物位和液位计
一、液位产品
1.液位开关
- QB液位开关安装展示
苏州赛新自动化 液位开关安装图例
- QB 经济型浮球液位开关
|
型号 |

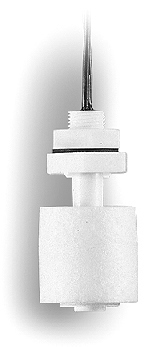

QB-10 |

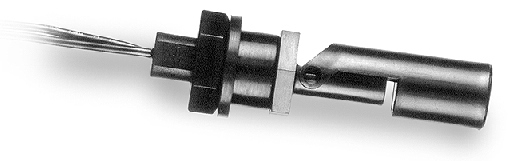

QB-20 |

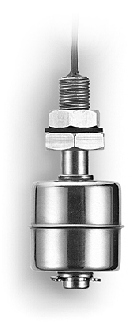

QB-30 |
|
外形图
|
 |
 |
 |
|
接液材质 |
PP |
PP |
304/316/316L |
|
安装方式 |
上装，下装，（由内向外） |
侧装 |
上装，下装，侧装 |
|
工作介质 |
腐蚀环境 |
腐蚀环境 |
非腐蚀环境 |
|
工作压力 |
AMT（常压） |
AMT（常压） |
Max 3MPa |
|
工作温度 |
-20℃~80℃ |
-20℃~80℃ |
-20℃~120℃ |
- QC 连杆浮球液位开关
|
型号 |

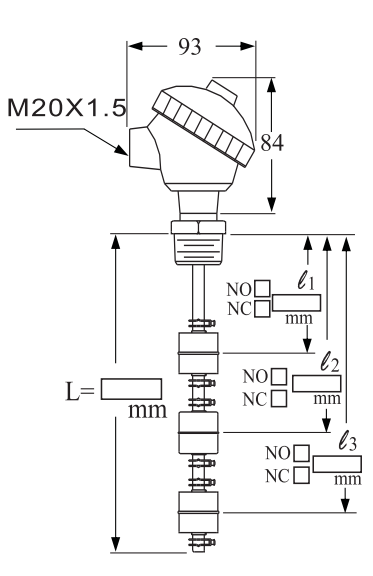

螺纹安装 |
法兰安装 |

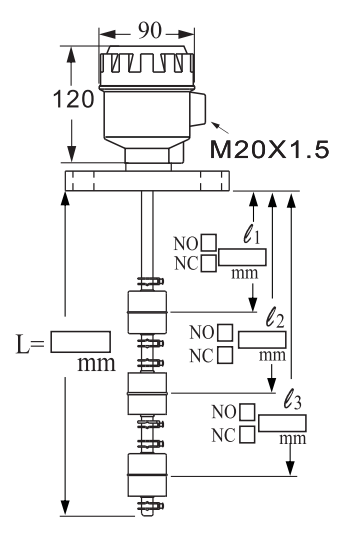

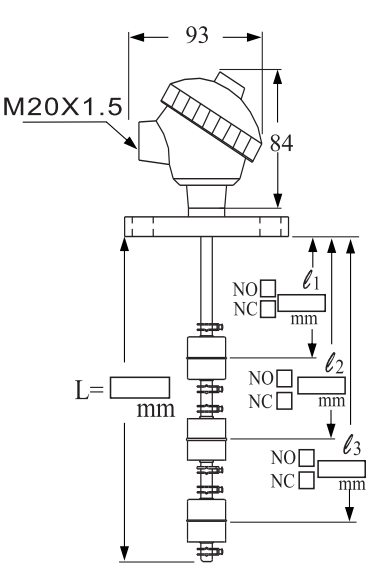

多点法兰安装 |
|||
|
外形图
|
 |
 |
 |
|||
|
安装方式 |
上装（连接管内径需>浮球外径） |
|||||
|
过程连接 |
≥G1”螺纹 |
≥DN40法兰 |
≥DN50法兰 |
|||
|
接液材质 |
304 |
316/316L |
PP |
PFA |
||
|
工作压力 |
<6MPa, Max 20MPa |
<6MPa, Max 20MPa |
0.8MPa |
0.5MPa |
||
|
工作温度 |
-20℃~120℃， Max: 200℃ |
-20℃~120℃， Max: 200℃ |
-20℃~80℃ |
-20℃~200℃ |
||
2.LQB 智能型液位计
苏州赛新自动化 LQB 智能型液位计

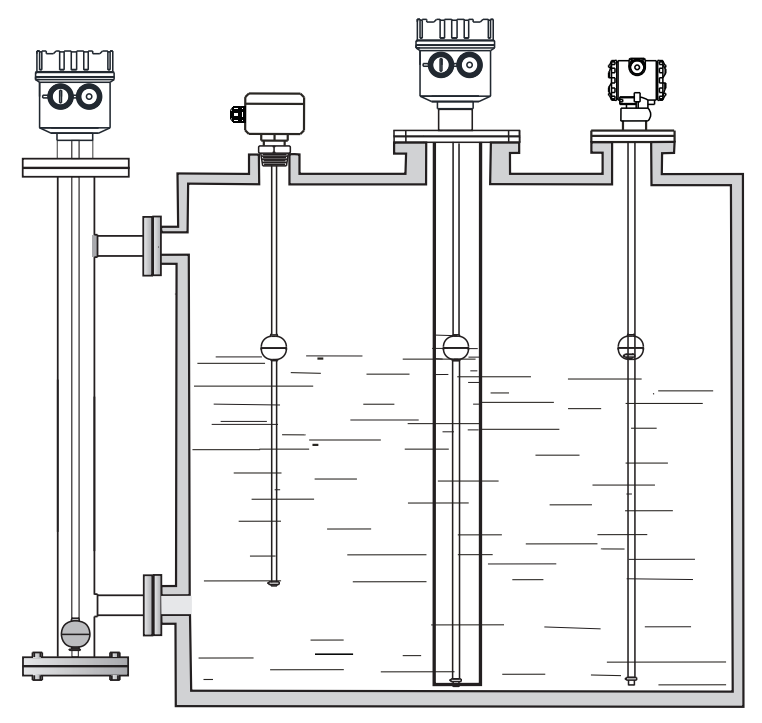

- 液位计安装展示
苏州赛新自动化 液位计安装展示
|
型号 |

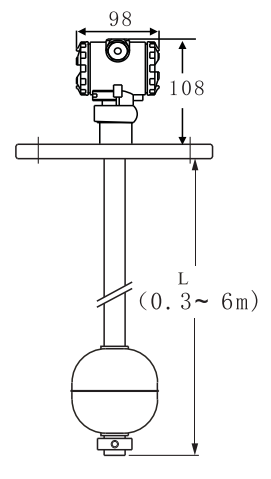

普通干簧电阻链液位计 |

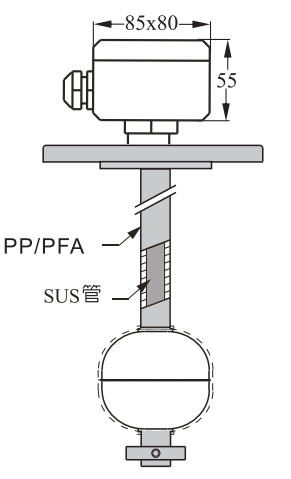

防腐干簧电阻链液位计 |
磁致伸缩液位计 |
|
外形图 |
 |
 |
 |
|
测量距离 |
0.15~6m |
0.15~6m |
0.1~4.5m/0.3~16m |
|
精度 |
0.1%FS 或12.7mm/6.35mm |
0.1%FS 或12.7mm/6.35mm |
1mm |
|
接液材质 |
304/316 |
304+PFA/316+PFA |
316/316+PFA |
|
工作压力 |
≤3MPa |
≤3MPa |
≤10MPa |
|
工作温度 |
-40℃~120℃ |
-40℃~120℃ |
-40℃~100℃/Max:280℃ |
|
输出信号 |
两线制：4~20mA, 三线0~5/0~10VDC |
||
|
安装方式 |
上装（连接管内径需>浮球外径） |
||
|
过程连接 |
≥G2”螺纹， 或者≥DN50法兰 |
||

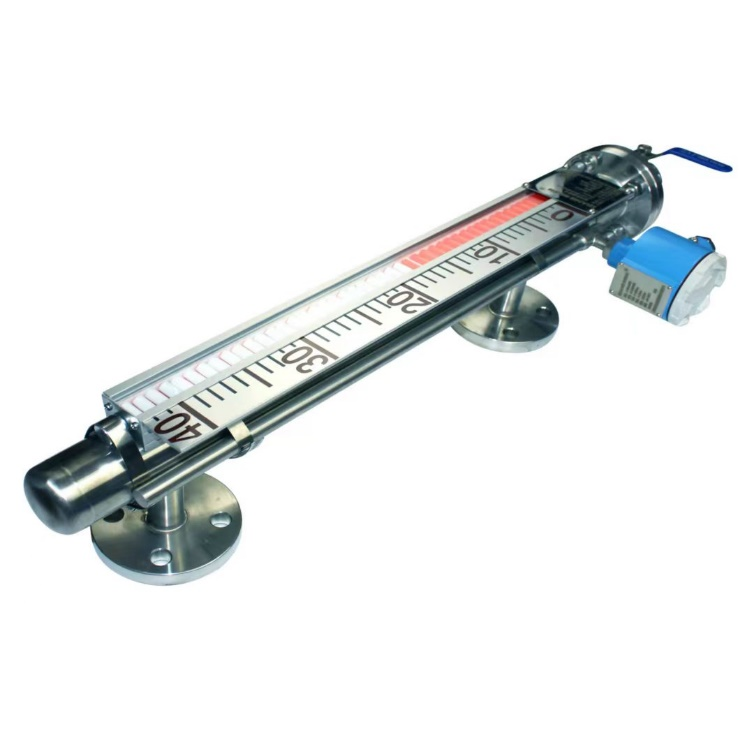

3.LF磁翻板液位计
LF磁翻板液位计
|
型号 |

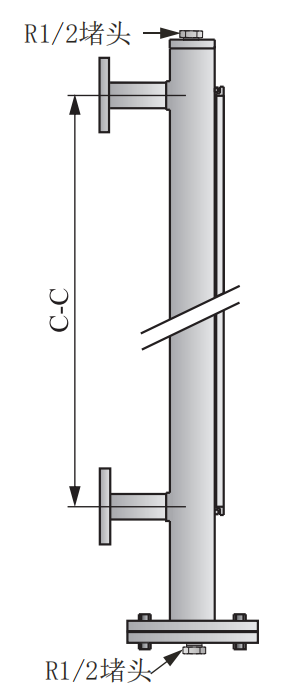

标准侧装型 |

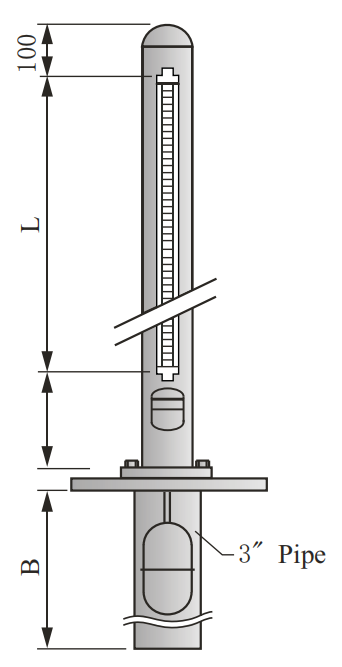

顶装型 |

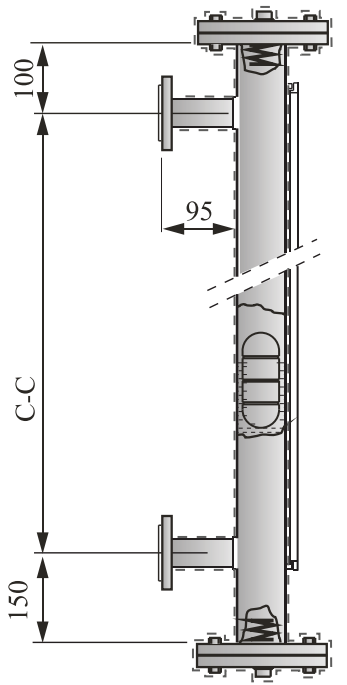

内衬防腐型 |
|
外形图
|
 |
 |
 |
|
测量距离 |
0.15~6m |
0.15~6m |
0.1~4.5m/0.3~16m |
|
精度 |
+/10mm |
0.1%FS 或12.7mm/6.35mm |
1mm |
|
接液材质 |
304/316/316L |
304/316/316L |
304+PFA/316+PFA |
|
工作压力 |
≤3MPa 或 6MPa |
≤3MPa 或 6MPa |
≤3MPa 或 6MPa |
|
工作温度 |
-20℃~120℃ -20℃~200℃ -20℃~400℃ |
-20℃~120℃ -20℃~200℃ -20℃~400℃ |
|
|
现场显示 |
铝合金框配SUS刻度尺 |
||
|
电信号输出 |
SPDT开关， 或 4~20mA输出 |
||
二、物位产品
1.LA 超声波物位计
|
型号 |

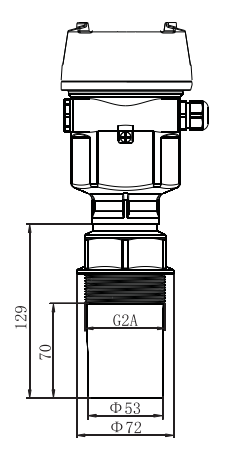

标准型 |

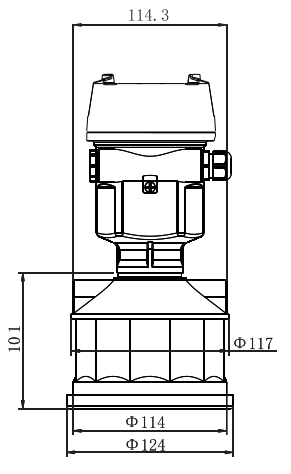

长距离型 |

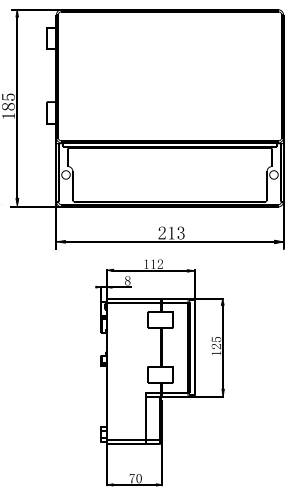

内衬防腐型 |
|
外形图
|
 |
|
 |
|
测量距离 |
0.2~4m/0.25~6m/0.3~8m |
0.4~10m/0.5~12m |
0.6~20m/1.2~30m |
|
精度 |
0.03% |
0.03% |
0.03% |
|
发射头材质 |
PTFE/PC |
PTFE/PC |
PU/PC |
|
工作压力 |
-0.05~0.1MPa |
-0.05~0.1MPa |
-0.05~0.1MPa |
|
工作温度 |
-40℃~75℃ |
-40℃~75℃ |
-40℃~75℃ |
|
现场显示 |
无/4位LCD (环境温度 -20℃~75℃) |
||
|
电信号输出 |
4~20mA输出 （24VDC电源） |
||

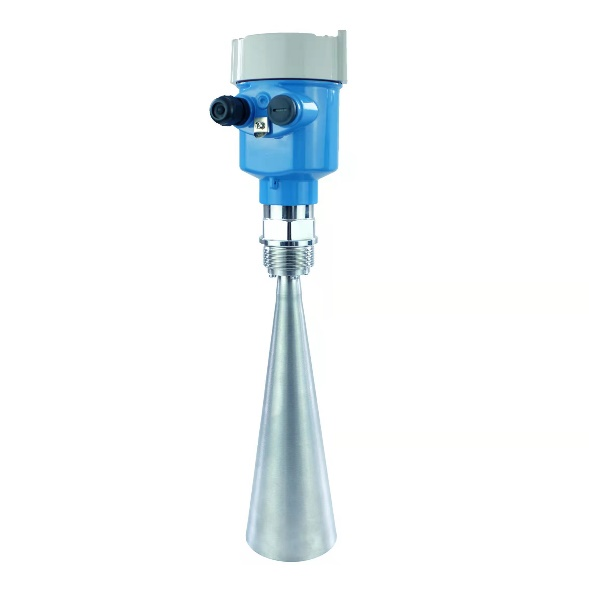

1.LR雷达物位计
苏州赛新自动化 LR雷达物位计
|
型号 |

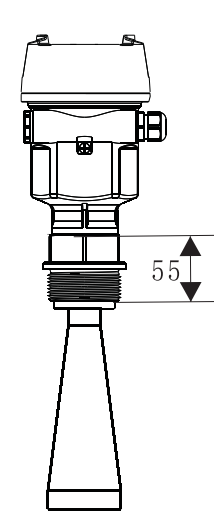

标准无线雷达 |

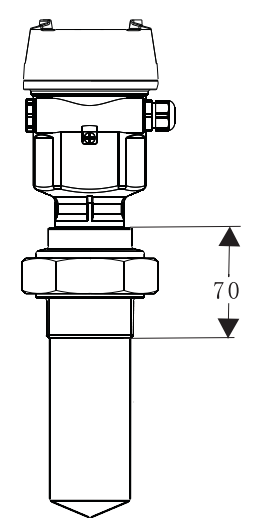

防腐型雷达 |

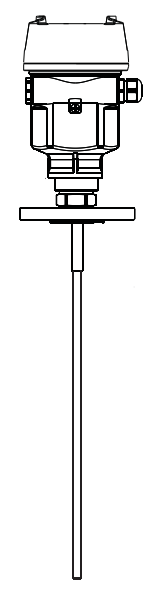

导波雷达 |
|
外形图
|
 |
 |
 |
|
测量距离 |
30m |
10m |
6m~30m |
|
精度 |
3mm |
5mm |
10mm |
|
发射头材质 |
316 |
PTFE |
316/316+PFA |
|
过程连接 |
G 1.5” |
G 1.5” |
DN50法兰 |
|
工作压力 |
-0.1~4MPa |
-0.1~3MPa |
-0.1~4MPa |
|
工作温度 |
-40℃~130℃ |
-40℃~80℃ |
-40℃~150℃ |
|
天线形式 |
PTFE， 316 |
PTFE波束角30度 |
导波杆 |
|
现场显示 |
无 / 4位LCD (环境温度 -20℃~75℃) |
||
|
电信号输出 |
4~20mA / HART输出 (24VDC电源2线，或者四线) |
||
